Теплообменник SonSPV600

Аппараты применяются для теплообмена между средами c высокой вязкостью, содержащими большое количество механических примесей. Либо в случаях, когда механические включения и волокна являются неотъемлемой частью технологии (растворы солей, пульпы, эмульсии).

Конструкция спирального теплообменника SonSPV

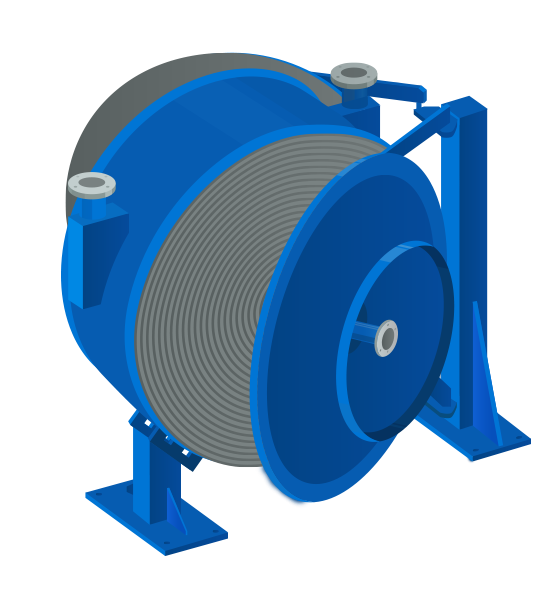

Аппарат теплообменный спиральный состоит из двух непрерывных стальных пластин одинаковой ширины закрученных относительно общего центра- сердцевины, выполненной в виде трубы. Закручиваясь, пластины образуют между собой зазор постоянной величины (спиральный канал). Постоянную величину спирального канала  обеспечивают за счет шипов,  приваренных к поверхности пластин, либо с помощью технологических резиновых проставок. После формирования необходимого количества каналов проставки убирают. Для герметизации спиральные каналы попеременно закрываются (завариваются) с противоположных торцов спирали. Затем, спираль помещают в цилиндрический кожух, к стенке которого приварены входной коллектор греющей среды и выходной коллектор нагреваемой среды. С торцов кожуха  устанавливаются съемные плоские или усиленные цилиндрические крышки, которые с помощью резиновой прокладки герметизируют каналы закрытые сваркой с противоположной стороны. Крышки притягиваются к кожуху с помощью шпилек с крюком специальной конструкции.

Для удобства очистки внутренней полости аппарата, крышки крепятся к вертикальной стойке  на специальных петлях, это позволяет открывать аппарат и производить очистку без использования ГПМ.

Принцип работы: греющая среда подается во входной коллектор, расположенный на кожухе, проходит по спиральному каналу и выходит из патрубка, расположенного на сердцевине аппарата. Нагреваемая среда входи в патрубок расположенный на сердцевине аппарата с противоположного торца спирали, проходит по своему спиральному каналу и выходит из выходного коллектора нагреваемой среды.


Характеристики
Рабочие среды, процессы жидкость / жидкость; пар / жидкость Ширина канала, мм от 8 до 30
Доступ к теплообменной поверхности для очистки и ревизии По обеим сторонам Толщина спирали, мм 1,5- 5,0
Расчетная температура, оС -50 … 400 Площадь теплообмена, м2 От 1,0 до 450
Расчетное давление, кгс/см2 От вакуума до 50 бар Ширина спираль, мм От 250 до 2000
Материал спирали, кожуха AISI316 (1.4401) — нержавеющая сталь / P265GH (1.0425) — углеродистая сталь Диаметр кожуха, мм От 600 до 2000
Материал рамных конструкций P265GH (1.0425) — углеродистая сталь
