Теплообменник XGM050

Цена:  от 58 304 руб. Оставить заявку

Разборные пластинчатые теплообменники применяются для теплообмена между различными жидкими и газообразными средами. Компания «Ридан» является ведущим производителем разборных пластинчатых теплообменников в России. Специалисты «Ридан» осуществляют грамотный подбор оптимального теплообменного оборудования, производят расчет и оперативную поставку пластинчатых теплообменников Заказчикам во всех регионах страны.

Принцип работы разборного пластинчатого
теплообменника

Теплообменники предназначены для передачи тепла между двумя разделенными между собой средами.

Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.

Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.

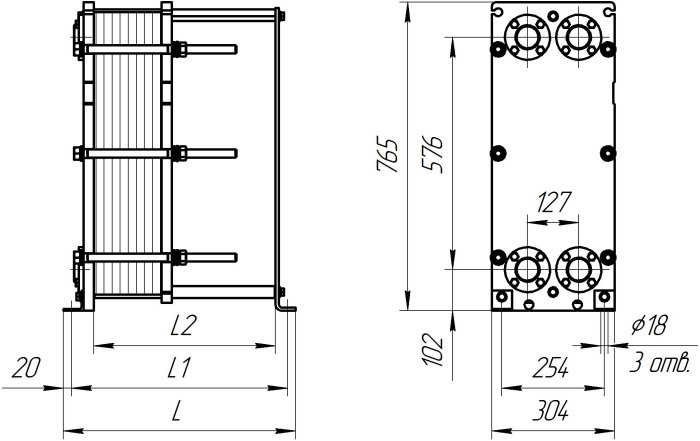

Тип теплообменника № рамы Размеры в миллиметрах Стяжные шпильки Кол-во пластин, шт. Макс. масса, кг.
L L1 L2 размер кол-во, шт. Тип L Тип H и M
Расчетное давление 1,0 МПа (10 кгс/см2) и 1,6 МПа (16 кгс/см2)
XGM050 1 425 385 300 М20 6 20 30 110
2 575 535 450 М20 6 48 72 127
3 725 685 600 М20 6 76 114 146
4 875 835 750 М20 6 104 156 163
5 1025 985 900 М20 6 132 198 181
6 1175 1135 1050 М20 6 162 244 199
7 1375 1335 1250 М20 6 190 218

Характеристики
Рабочая температура,°С от –30 до +200 Материал пластин AISI 304, AISI 316, SMO 254, Titanium, Hastelloy C-276
Рабочее давление, бар до 25 Теплоноситель вода, пар, этиленгликоль, масла, нефть, кислоты, пищевые жидкости, фреоны
Материал прокладок EPDM, Nitril, Viton Диаметр присоединений, мм 50
