Теплообменник НН№86

Цена:  от 361 269 руб. Оставить заявку

Разборные пластинчатые теплообменники применяются для теплообмена между различными жидкими и газообразными средами. Компания «Ридан» является ведущим производителем разборных пластинчатых теплообменников в России. Специалисты «Ридан» осуществляют грамотный подбор оптимального теплообменного оборудования, производят расчет и оперативную поставку пластинчатых теплообменников Заказчикам во всех регионах страны.

Принцип работы разборного пластинчатого
теплообменника

Теплообменники предназначены для передачи тепла между двумя разделенными между собой средами.

Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.

Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.

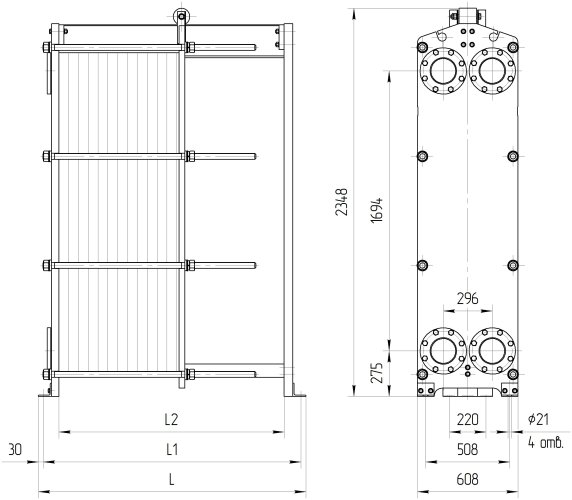

Тип теплообменника № рамы Размеры в миллиметрах Стяжные шпильки Кол-во пластин, шт. Макс. масса, кг.
L L1 L2 размер кол-во, шт.
Расчетное давление 1,0 МПа (10 кгс/см2)
НН№86 общепромышленное/ специальное исполнение 1 810 750 600 М36 8 11-40 1080
2 1210 1150 1000 М36 8 41-113 1370
3 1510 1450 1300 М36 8 114-168 1590
4 1710 1650 1500 М36 8 169-204 1750
5 2210 2150 2000 М36 8 205-295 2120
6 2710 2650 2500 М36 8 296-386 2510
7 3210 3150 3000 М36 8 387-477 2890
8 4210 4150 4000 М36 8 478-659 3640
Расчетное давление 1,6 МПа (16 кгс/см2)
НН№86 общепромышленное/ специальное исполнение 1 820 760 600 М36 8 11-40 1180
2 1220 1160 1000 М36 8 41-113 1470
3 1520 1460 1300 М36 8 114-168 1690
4 1720 1660 1500 М36 8 169-204 1850
5 2220 2160 2000 М36 8 205-295 2220
6 2720 2660 2500 М36 8 296-386 2600
7 3220 3160 3000 М36 8 387-477 2990
8 4220 4160 4000 М36 8 478-659 3740

Характеристики
Рабочая температура,°С от –30 до +200 Материал пластин AISI 304, AISI 316, SMO 254, Titanium, Hastelloy C-276
Рабочее давление, бар до 25 Теплоноситель вода, пар, этиленгликоль, масла, нефть, кислоты, пищевые жидкости, фреоны
Материал прокладок EPDM, Nitril, Viton Диаметр присоединений, мм 150
