Разборные пластинчатые теплообменники применяются для теплообмена между различными жидкими и газообразными средами. Компания «Ридан» является ведущим производителем разборных пластинчатых теплообменников в России. Специалисты «Ридан» осуществляют грамотный подбор оптимального теплообменного оборудования, производят расчет и оперативную поставку пластинчатых теплообменников Заказчикам во всех регионах страны.
Принцип работы разборного пластинчатого
теплообменника
Теплообменники предназначены для передачи тепла между двумя разделенными между собой средами.
Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.
Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||
| НН№81 общепромышленное/ специальное исполнение | 1 | 835 | 775 | 600 | М36 | 10 | 11-33 | 1680 |
| 2 | 1235 | 1175 | 1000 | М36 | 10 | 34-100 | 1980 | |
| 3 | 1535 | 1475 | 1300 | М36 | 10 | 101-150 | 2220 | |
| 4 | 1735 | 1675 | 1500 | М36 | 10 | 151-183 | 2390 | |
| 5 | 2235 | 2175 | 2000 | М36 | 10 | 184-266 | 2770 | |
| 6 | 2735 | 2675 | 2500 | М36 | 10 | 267-350 | 3180 | |
| 7 | 3235 | 3175 | 3000 | М36 | 10 | 351-433 | 3590 | |
| 8 | 4300 | 4170 | 4000 | М36 | 10 | 434-600 | 4570 | |
| 9 | 5300 | 5170 | 5000 | М36 | 10 | 601-766 | 5500 | |
| 10 | 6300 | 6170 | 6000 | М36 | 10 | 767-933 | 6370 | |
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||
| НН№81 общепромышленное/ специальное исполнение | 1 | 865 | 805 | 600 | М36 | 14 | 11-33 | 2190 |
| 2 | 1265 | 1205 | 1000 | М36 | 14 | 34-98 | 2540 | |
| 3 | 1565 | 1505 | 1300 | М36 | 14 | 99-145 | 2810 | |
| 4 | 1765 | 1705 | 1500 | М36 | 14 | 146-181 | 3020 | |
| 5 | 2265 | 2205 | 2000 | М36 | 14 | 182-265 | 3500 | |
| 6 | 2765 | 2705 | 2500 | М36 | 14 | 266-348 | 3980 | |
| 7 | 3265 | 3205 | 3000 | М36 | 14 | 349-431 | 4470 | |
| 8 | 4330 | 4200 | 4000 | М36 | 14 | 432-600 | 5610 | |
| 9 | 5330 | 5200 | 5000 | М36 | 14 | 601-766 | 6710 | |
| 10 | 6330 | 6200 | 6000 | М36 | 14 | 767-933 | 7740 | |
|

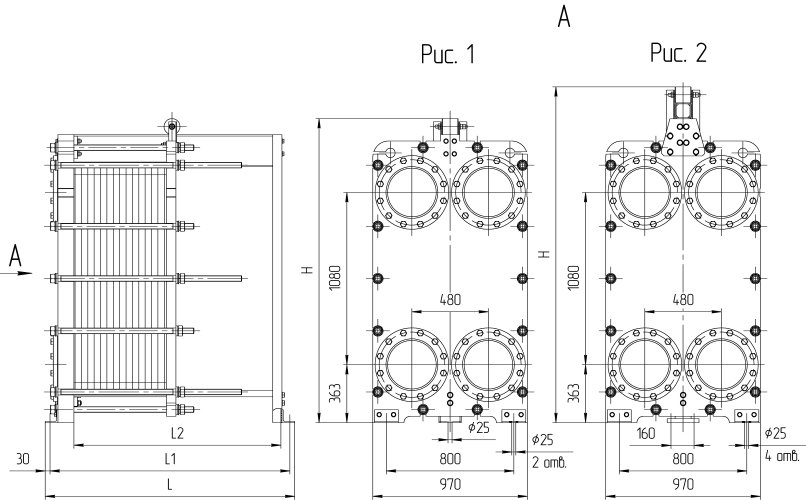

Размер H: рамы №1-№7 — 1906 мм, рама №8 — 2105 мм, рамы №9-№10 — 2205 мм (для расчетного давления 1,0 и 1,6 МПа). Рис. 1 — рамы №1-№7, Рис. 2 — рамы №8-№10. |
||||||||
