Разборные пластинчатые теплообменники применяются для теплообмена между различными жидкими и газообразными средами. Компания «Ридан» является ведущим производителем разборных пластинчатых теплообменников в России. Специалисты «Ридан» осуществляют грамотный подбор оптимального теплообменного оборудования, производят расчет и оперативную поставку пластинчатых теплообменников Заказчикам во всех регионах страны.
Принцип работы разборного пластинчатого
теплообменника
Теплообменники предназначены для передачи тепла между двумя разделенными между собой средами.
Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.
Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.

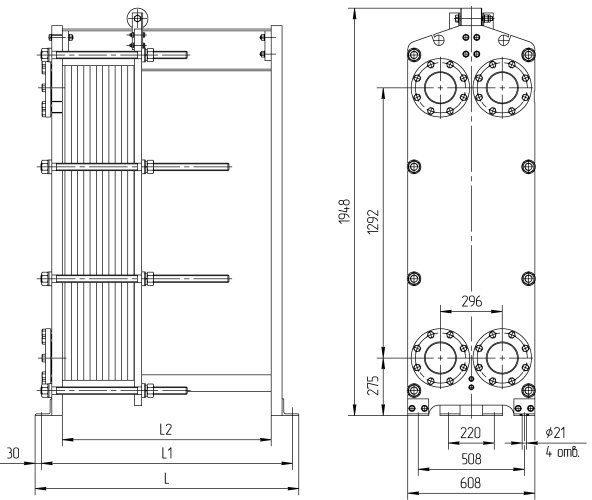

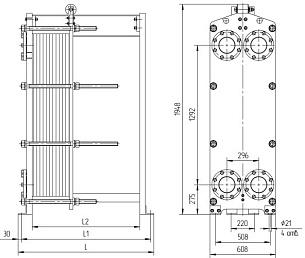

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||
| НН№62 общепромышленное/ специальное исполнение | 1 | 810 | 750 | 600 | М36 | 8 | 11-68 | 920 |
| 2 | 1210 | 1150 | 1000 | М36 | 8 | 69-115 | 1060 | |
| 3 | 1710 | 1650 | 1500 | М36 | 8 | 116-207 | 1310 | |
| 4 | 2210 | 2150 | 2000 | М36 | 8 | 208-300 | 1560 | |
| 5 | 2710 | 2650 | 2500 | М36 | 8 | 301-392 | 1820 | |
| 6 | 3210 | 3150 | 3000 | М36 | 8 | 393-485 | 2070 | |
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||
| НН№62 общепромышленное исполнение | 1 | 815 | 755 | 600 | М36 | 8 | 11-68 | 1000 |
| 2 | 1215 | 1155 | 1000 | М36 | 8 | 69-115 | 1170 | |
| 3 | 1715 | 1655 | 1500 | М36 | 8 | 116-207 | 1460 | |
| 4 | 2215 | 2155 | 2000 | М36 | 8 | 208-300 | 1770 | |
| 5 | 2715 | 2655 | 2500 | М36 | 8 | 301-392 | 2070 | |
| 6 | 3215 | 3155 | 3000 | М36 | 8 | 393-485 | 2380 | |
| НН№62 специальное исполнение | 1 | 820 | 760 | 600 | М36 | 8 | 11-68 | 1080 |
| 2 | 1220 | 1160 | 1000 | М36 | 8 | 69-115 | 1250 | |
| 3 | 1720 | 1660 | 1500 | М36 | 8 | 116-207 | 1540 | |
| 4 | 2220 | 2160 | 2000 | М36 | 8 | 208-300 | 1850 | |
| 5 | 2720 | 2660 | 2500 | М36 | 8 | 301-392 | 2150 | |
| 6 | 3220 | 3160 | 3000 | М36 | 8 | 393-485 | 2460 | |
