Разборные пластинчатые теплообменники применяются для теплообмена между различными жидкими и газообразными средами. Компания «Ридан» является ведущим производителем разборных пластинчатых теплообменников в России. Специалисты «Ридан» осуществляют грамотный подбор оптимального теплообменного оборудования, производят расчет и оперативную поставку пластинчатых теплообменников Заказчикам во всех регионах страны.
Принцип работы разборного пластинчатого
теплообменника
Теплообменники предназначены для передачи тепла между двумя разделенными между собой средами.
Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.
Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.

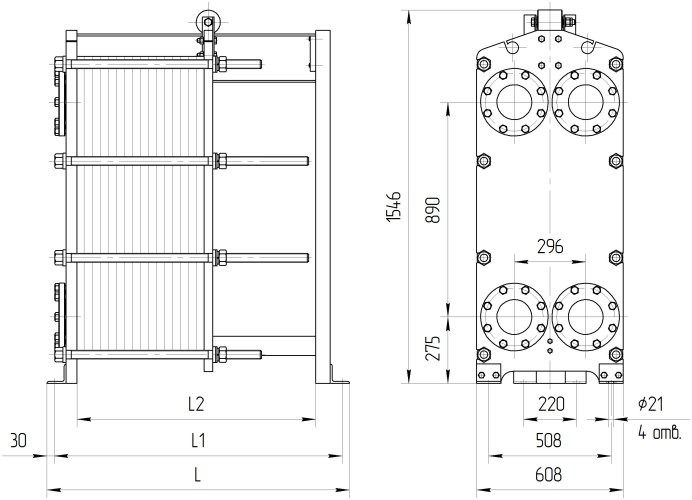

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||
| НН№42 общепромышленное/ специальное исполнение | 1 | 805 | 745 | 600 | М36 | 8 | 11-55 | 660 |
| 2 | 1205 | 1145 | 1000 | М36 | 8 | 56-93 | 765 | |
| 3 | 1705 | 1645 | 1500 | М36 | 8 | 94-165 | 920 | |
| 4 | 2205 | 2145 | 2000 | М36 | 8 | 166-240 | 1100 | |
| 5 | 2705 | 2645 | 2500 | М36 | 8 | 241-312 | 1260 | |
| 6 | 3205 | 3145 | 3000 | М36 | 8 | 313-385 | 1430 | |
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||
| НН№42 общепромышленное исполнение | 1 | 810 | 750 | 600 | М36 | 8 | 11-55 | 715 |
| 2 | 1210 | 1150 | 1000 | М36 | 8 | 56-93 | 830 | |
| 3 | 1710 | 1650 | 1500 | М36 | 8 | 94-165 | 1020 | |
| 4 | 2210 | 2150 | 2000 | М36 | 8 | 166-240 | 1220 | |
| 5 | 2710 | 2650 | 2500 | М36 | 8 | 241-312 | 1410 | |
| 6 | 3210 | 3150 | 3000 | М36 | 8 | 313-385 | 1610 | |
| НН№42 специальное исполнение | 1 | 815 | 755 | 600 | М36 | 8 | 11-55 | 770 |
| 2 | 1215 | 1155 | 1000 | М36 | 8 | 56-93 | 890 | |
| 3 | 1715 | 1655 | 1500 | М36 | 8 | 94-165 | 1080 | |
| 4 | 2215 | 2155 | 2000 | М36 | 8 | 166-240 | 1280 | |
| 5 | 2715 | 2655 | 2500 | М36 | 8 | 241-312 | 1470 | |
| 6 | 3215 | 3155 | 3000 | М36 | 8 | 313-385 | 1670 | |
