Разборные пластинчатые теплообменники применяются для теплообмена между различными жидкими и газообразными средами. Компания «Ридан» является ведущим производителем разборных пластинчатых теплообменников в России. Специалисты «Ридан» осуществляют грамотный подбор оптимального теплообменного оборудования, производят расчет и оперативную поставку пластинчатых теплообменников Заказчикам во всех регионах страны.
Принцип работы разборного пластинчатого
теплообменника
Теплообменники предназначены для передачи тепла между двумя разделенными между собой средами.
Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.
Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.

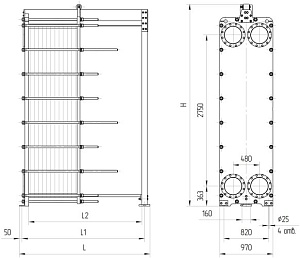

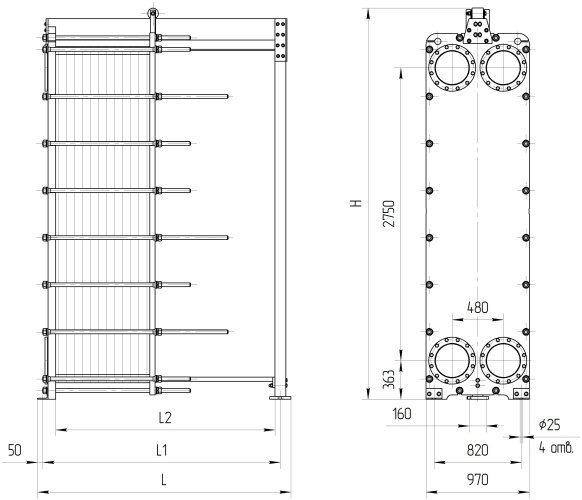

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||
| НН№251 общепромышленное/ специальное исполнение | 1 | 930 | 780 | 600 | М36 | 20 | 11-33 | 4520 |
| 2 | 1330 | 1180 | 1000 | М36 | 20 | 34-100 | 4890 | |
| 3 | 1630 | 1480 | 1300 | М36 | 20 | 101-150 | 5510 | |
| 4 | 1830 | 1680 | 1500 | М36 | 20 | 151-183 | 5930 | |
| 5 | 2330 | 2180 | 2000 | М36 | 20 | 184-266 | 6940 | |
| 6 | 2830 | 2680 | 2500 | М36 | 20 | 267-350 | 8080 | |
| 7 | 3330 | 3180 | 3000 | М36 | 20 | 351-433 | 9140 | |
| 8 | 4330 | 4180 | 4000 | М36 | 20 | 434-600 | 11210 | |
| 9 | 5355 | 5205 | 5000 | М36 | 20 | 601-766 | 13550 | |
| 10 | 6355 | 6205 | 6000 | М36 | 20 | 767-933 | 15700 | |
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||
| НН№251 общепромышленное/ специальное исполнение | 1 | 950 | 800 | 600 | М36 | 26 | 11-29 | 5320 |
| 2 | 1350 | 1200 | 1000 | М36 | 26 | 30-96 | 5800 | |
| 3 | 1650 | 1500 | 1300 | М36 | 26 | 97-143 | 6490 | |
| 4 | 1850 | 1700 | 1500 | М36 | 26 | 144-180 | 7050 | |
| 5 | 2350 | 2200 | 2000 | М36 | 26 | 181-263 | 8250 | |
| 6 | 2850 | 2700 | 2500 | М36 | 26 | 264-343 | 9540 | |
| 7 | 3350 | 3200 | 3000 | М36 | 26 | 344-425 | 10790 | |
| 8 | 4350 | 4200 | 4000 | М36 | 26 | 426-589 | 13220 | |
| 9 | 5375 | 5225 | 5000 | М36 | 26 | 590-753 | 15930 | |
| 10 | 6375 | 6225 | 6000 | М36 | 26 | 754-930 | 18630 | |
|
Размер H: рамы №1-№5 — 3670 мм, рамы №6-№8 — 3870 мм, рамы №9-№10 — 4070 мм (для расчетного давления 1,0 и 1,6 МПа). |
||||||||
