Разборные пластинчатые теплообменники применяются для теплообмена между различными жидкими и газообразными средами. Компания «Ридан» является ведущим производителем разборных пластинчатых теплообменников в России. Специалисты «Ридан» осуществляют грамотный подбор оптимального теплообменного оборудования, производят расчет и оперативную поставку пластинчатых теплообменников Заказчикам во всех регионах страны.
Принцип работы разборного пластинчатого
теплообменника
Теплообменники предназначены для передачи тепла между двумя разделенными между собой средами.
Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.
Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. |
Макс. масса, кг.
|
|||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН№210 общепромышленное/ специальное исполнение | 1 | 1285 | 1205 | 1000 | М36 | 18 | 11-95 | 5050 | ||
| 2 | 1785 | 1705 | 1500 | М36 | 18 | 96-179 | 5910 | |||
| 3 | 2285 | 2205 | 2000 | М36 | 18 | 180-262 | 6750 | |||
| 4 | 2785 | 2705 | 2500 | М36 | 18 | 263-345 | 7600 | |||
| 5 | 3350 | 3200 | 3000 | М36 | 18 | 346-429 | 8630 | |||
| 6 | 4350 | 4200 | 4000 | М36 | 18 | 430-595 | 10330 | |||
| 7 | 5375 | 5225 | 5000 | М36 | 18 | 596-762 | 12360 | |||
| 8 | 6375 | 6225 | 6000 | М36 | 18 | 763-929 | 14170 | |||
|

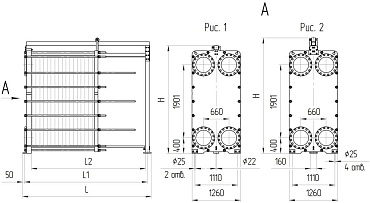

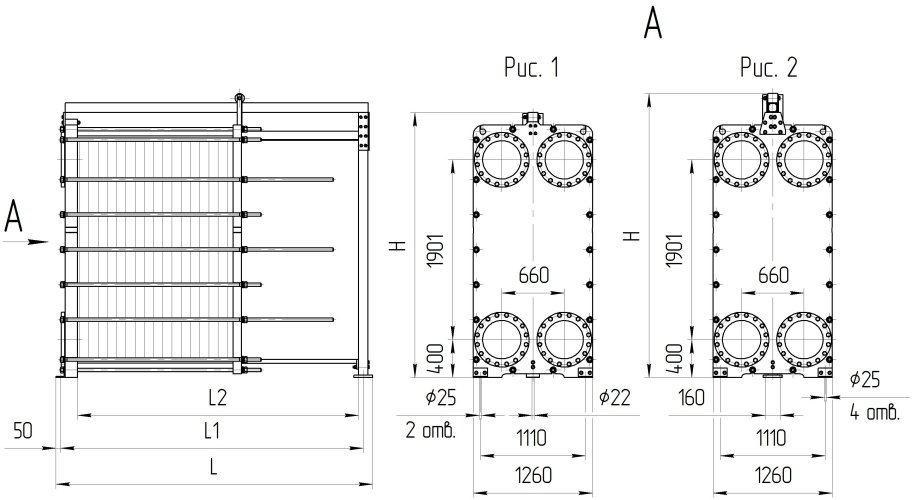

Размер H: рамы №1-№4 — 2800 мм, рамы №5-№6 — 3000 мм, рамы №7-№8 — 3200 мм. Рис. 1 — рамы №1-№4, Рис. 2 — рамы №5-№8. |
||||||||||
