Теплообменник НН№21

Цена:  от 117 509 руб. Оставить заявку

Разборные пластинчатые теплообменники применяются для теплообмена между различными жидкими и газообразными средами. Компания «Ридан» является ведущим производителем разборных пластинчатых теплообменников в России. Специалисты «Ридан» осуществляют грамотный подбор оптимального теплообменного оборудования, производят расчет и оперативную поставку пластинчатых теплообменников Заказчикам во всех регионах страны.

Принцип работы разборного пластинчатого
теплообменника

Теплообменники предназначены для передачи тепла между двумя разделенными между собой средами.

Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.

Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.

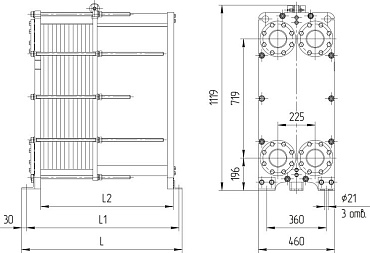

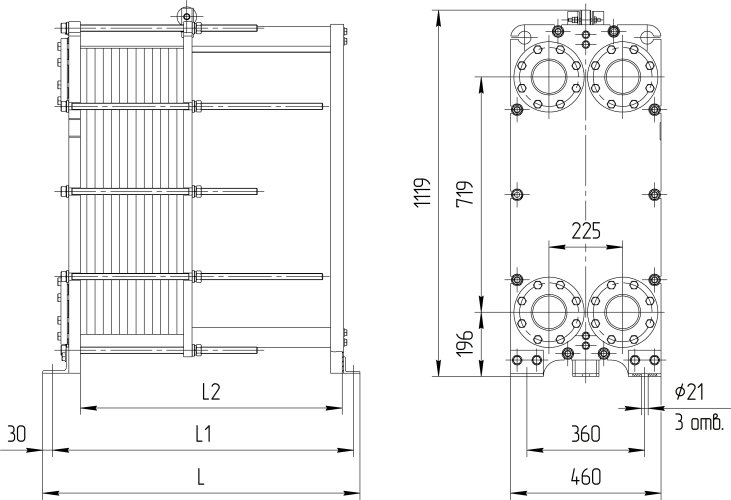

Тип теплообменника № рамы Размеры в миллиметрах Стяжные шпильки Кол-во пластин, шт. Макс. масса, кг.
L L1 L2 размер кол-во, шт.
Расчетное давление 1,0 МПа (10 кгс/см2)
НН№21 общепромышленное/ специальное исполнение 1 700 640 500 М24 10 11-50 315
2 1000 940 800 М24 10 51-105 385
3 1400 1340 1200 М24 10 106-178 480
4 1700 1640 1500 М24 10 179-232 555
Расчетное давление 1,6 МПа (16 кгс/см2)
НН№21 общепромышленное/ специальное исполнение 1 705 645 500 М24 10 11-50 365
2 1005 945 800 М24 10 51-105 450
3 1405 1345 1200 М24 10 106-178 565
4 1705 1645 1500 М24 10 179-232 650

Характеристики
Рабочая температура,°С от –30 до +200 Материал пластин AISI 304, AISI 316, SMO 254, Titanium, Hastelloy C-276
Рабочее давление, бар до 25 Теплоноситель вода, пар, этиленгликоль, масла, нефть, кислоты, пищевые жидкости, фреоны
Материал прокладок EPDM, Nitril, Viton Диаметр присоединений, мм 100
