Разборные пластинчатые теплообменники применяются для теплообмена между различными жидкими и газообразными средами. Компания «Ридан» является ведущим производителем разборных пластинчатых теплообменников в России. Специалисты «Ридан» осуществляют грамотный подбор оптимального теплообменного оборудования, производят расчет и оперативную поставку пластинчатых теплообменников Заказчикам во всех регионах страны.
Принцип работы разборного пластинчатого
теплообменника
Теплообменники предназначены для передачи тепла между двумя разделенными между собой средами.
Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.
Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН№201 общепромышленное/ специальное исполнение | 1 | 1295 | 1215 | 1000 | М36 | 18 | 11-91 | 6160 | ||
| 2 | 1795 | 1715 | 1500 | М36 | 18 | 92-173 | 7500 | |||
| 3 | 2295 | 2215 | 2000 | М36 | 18 | 174-255 | 8800 | |||
| 4 | 2860 | 2710 | 2500 | М36 | 18 | 256-337 | 10320 | |||
| 5 | 3360 | 3200 | 3000 | М36 | 18 | 338-419 | 11690 | |||
| 6 | 4360 | 4210 | 4000 | М36 | 18 | 420-583 | 14380 | |||
| 7 | 5385 | 5235 | 5000 | М36 | 18 | 584-747 | 17300 | |||
| 8 | 6385 | 6235 | 6000 | М36 | 18 | 748-921 | 20200 | |||
|

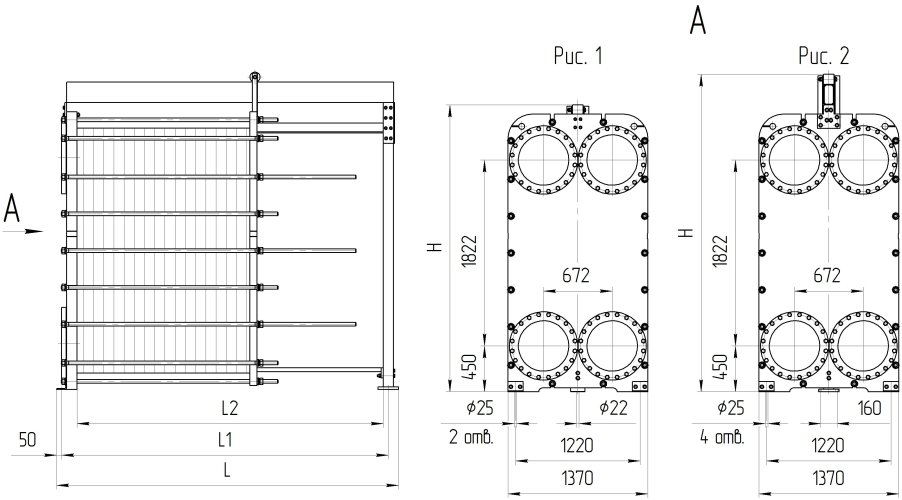

Размер H: рамы №1-№3 — 2812 мм, рамы №4-№6 — 3112 мм, рамы №7-№8 — 3212 мм. Рис. 1 — рамы №1-№3, Рис. 2 — рамы №4-№8. |
||||||||||
