Разборные пластинчатые теплообменники применяются для теплообмена между различными жидкими и газообразными средами. Компания «Ридан» является ведущим производителем разборных пластинчатых теплообменников в России. Специалисты «Ридан» осуществляют грамотный подбор оптимального теплообменного оборудования, производят расчет и оперативную поставку пластинчатых теплообменников Заказчикам во всех регионах страны.
Принцип работы разборного пластинчатого
теплообменника
Теплообменники предназначены для передачи тепла между двумя разделенными между собой средами.
Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.
Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.

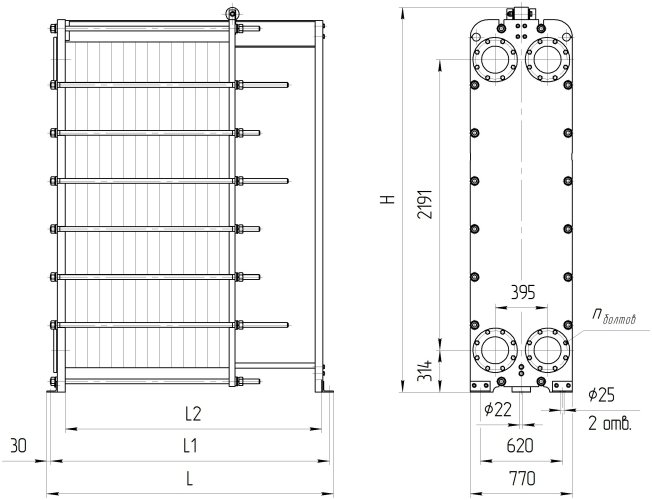

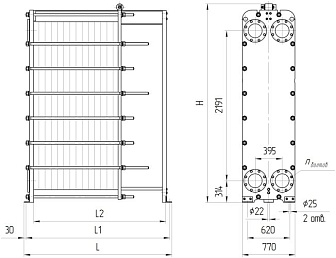

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН№152 общепромышленное/ специальное исполнение | 1 | 825 | 765 | 600 | М36 | 16 | 11-66 | 2300 | ||
| 2 | 1225 | 1165 | 1000 | М36 | 16 | 67-139 | 2820 | |||
| 3 | 1525 | 1465 | 1300 | М36 | 16 | 140-193 | 3230 | |||
| 4 | 1725 | 1665 | 1500 | М36 | 16 | 194-230 | 3510 | |||
| 5 | 2225 | 2165 | 2000 | М36 | 16 | 231-320 | 4170 | |||
| 6 | 2725 | 2665 | 2500 | М36 | 16 | 321-411 | 4860 | |||
| 7 | 3225 | 3165 | 3000 | М36 | 16 | 412-502 | 5550 | |||
| 8 | 4225 | 4165 | 4000 | М36 | 16 | 503-684 | 6960 | |||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||
| НН№152 общепромышленное/ специальное исполнение | 1 | 845 | 785 | 600 | М36 | 16 | 11-64 | 2850 | ||
| 2 | 1245 | 1185 | 1000 | М36 | 16 | 65-134 | 3440 | |||
| 3 | 1545 | 1485 | 1300 | М36 | 16 | 135-188 | 3920 | |||
| 4 | 1745 | 1685 | 1500 | М36 | 16 | 189-224 | 4240 | |||
| 5 | 2245 | 2185 | 2000 | М36 | 16 | 225-313 | 5010 | |||
| 6 | 2745 | 2685 | 2500 | М36 | 16 | 314-402 | 5800 | |||
| 7 | 3245 | 3185 | 3000 | М36 | 16 | 403-491 | 6590 | |||
| 8 | 4245 | 4185 | 4000 | М36 | 16 | 492-670 | 8210 | |||
|
Размер H: рамы №1-№6 — 2900 мм, рамы №7-№8 — 3000 мм (для расчетного давления 1,0 и 1,6 МПа). Количество болтов у фланца: 1,0 МПа — 8 шт., 1,6 МПа — 12 шт. |
||||||||||
