Разборные пластинчатые теплообменники применяются для теплообмена между различными жидкими и газообразными средами. Компания «Ридан» является ведущим производителем разборных пластинчатых теплообменников в России. Специалисты «Ридан» осуществляют грамотный подбор оптимального теплообменного оборудования, производят расчет и оперативную поставку пластинчатых теплообменников Заказчикам во всех регионах страны.
Принцип работы разборного пластинчатого
теплообменника
Теплообменники предназначены для передачи тепла между двумя разделенными между собой средами.
Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.
Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.

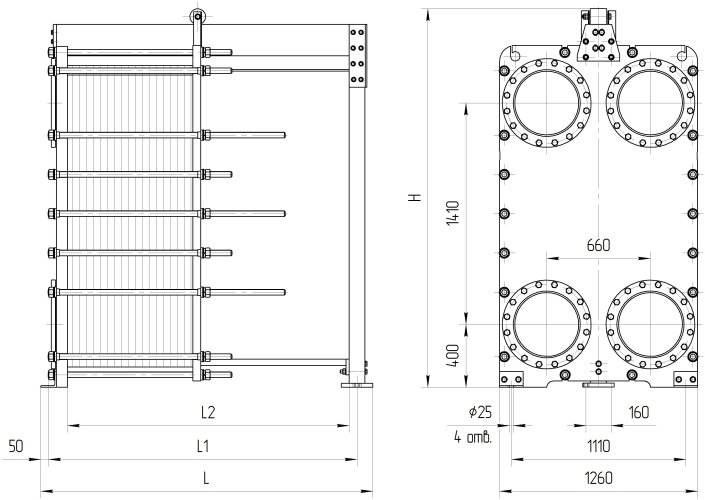

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. |
Макс. масса, кг.
|
|||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН№145 общепромышленное/ специальное исполнение | 1 | 1350 | 1200 | 1000 | М36 | 18 | 11-95 | 4330 | ||
| 2 | 1850 | 1700 | 1500 | М36 | 18 | 96-179 | 5220 | |||
| 3 | 2350 | 2200 | 2000 | М36 | 18 | 180-262 | 6070 | |||
| 4 | 2850 | 2700 | 2500 | М36 | 18 | 263-345 | 7000 | |||
| 5 | 3350 | 3200 | 3000 | М36 | 18 | 346-429 | 7910 | |||
| 6 | 4350 | 4200 | 4000 | М36 | 18 | 430-595 | 9640 | |||
| 7 | 5375 | 5225 | 5000 | М36 | 18 | 596-762 | 11630 | |||
| 8 | 6375 | 6225 | 6000 | М36 | 18 | 763-929 | 13610 | |||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||
| НН№145 общепромышленное/ специальное исполнение | 1 | 1370 | 1220 | 1000 | М36 | 20 | 11-93 | 4860 | ||
| 2 | 1870 | 1720 | 1500 | М36 | 20 | 94-176 | 5760 | |||
| 3 | 2370 | 2220 | 2000 | М36 | 20 | 177-254 | 6610 | |||
| 4 | 2870 | 2720 | 2500 | М36 | 20 | 255-336 | 7550 | |||
| 5 | 3370 | 3220 | 3000 | М36 | 20 | 337-418 | 8470 | |||
| 6 | 4370 | 4220 | 4000 | М36 | 20 | 419-582 | 10210 | |||
| 7 | 5395 | 5245 | 5000 | М36 | 20 | 583-746 | 12210 | |||
| 8 | 6395 | 6245 | 6000 | М36 | 20 | 747-926 | 14210 | |||
|
Размер H: рамы №1-№3 — 2410 мм, рамы №4-№6 — 2510 мм, рамы №7-№8 — 2710 мм (для расчетного давления 1,0 и 1,6 МПа). |
||||||||||
