Аппарат теплообменный пластинчатый разборный НН 14 - это типовой обшепромышленный теплообменник от компании Ридан. Разборные пластинчатые теплообменники применяются для теплообмена между различными жидкими и газообразными средами. Компания «Ридан» является ведущим производителем разборных пластинчатых теплообменников в России. Специалисты «Ридан» осуществляют грамотный подбор оптимального теплообменного оборудования, производят расчет и оперативную поставку пластинчатых теплообменников Заказчикам во всех регионах страны. Заказать теплообменник пластинчатый НН 14а можно обратившись по телефонам нашей организации, или оставив заявку в этом разделе.
Аппарат теплообменный нн 14: принцип работы
Пластинчатый теплообменник нн 14а предназначен для передачи тепла между двумя разделенными между собой средами.
Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.
Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику. Также в нашем каталоге представлен теплообменник "Ридан" НН 07.

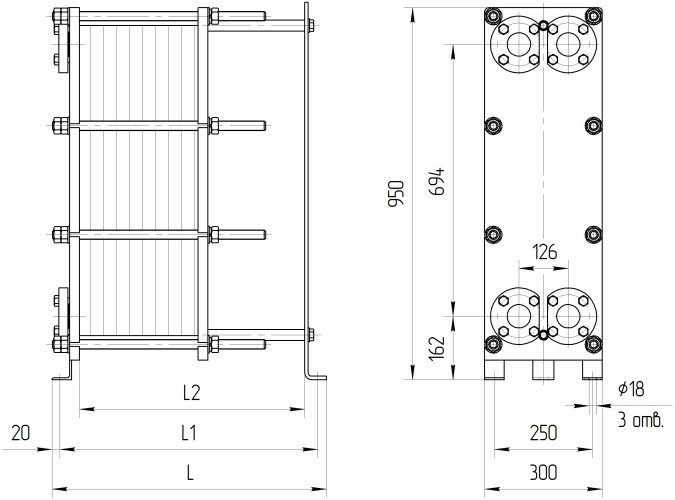

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||
| НН№14 общепромышленное/ специальное исполнение | 1 | 515 | 475 | 400 | М20 | 8 | 5-39 | 135 |
| 2 | 715 | 675 | 600 | М20 | 8 | 40-75 | 160 | |
| 3 | 915 | 875 | 800 | М20 | 8 | 76-111 | 185 | |
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||
| НН№14 общепромышленное/ специальное исполнение | 1 | 520 | 480 | 400 | М24 | 8 | 5-39 | 150 |
| 2 | 720 | 680 | 600 | М24 | 8 | 40-75 | 182 | |
| 3 | 920 | 880 | 800 | М24 | 8 | 76-111 | 216 | |
