Разборные пластинчатые теплообменники применяются для теплообмена между различными жидкими и газообразными средами. Компания «Ридан» является ведущим производителем разборных пластинчатых теплообменников в России. Специалисты «Ридан» осуществляют грамотный подбор оптимального теплообменного оборудования, производят расчет и оперативную поставку пластинчатых теплообменников Заказчикам во всех регионах страны.
Принцип работы разборного пластинчатого
теплообменника
Теплообменники предназначены для передачи тепла между двумя разделенными между собой средами.
Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.
Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.

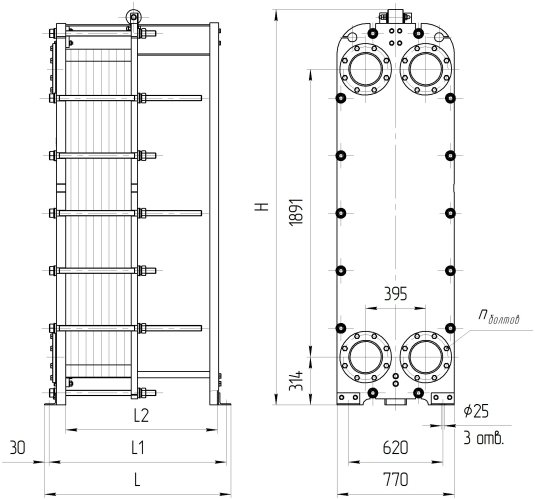

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. |
Макс. масса, кг.
|
|||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН№130 общепромышленное/ специальное исполнение | 1 | 825 | 765 | 600 | М36 | 14 | 11-66 | 1900 | ||
| 2 | 1225 | 1165 | 1000 | М36 | 14 | 67-139 | 2310 | |||
| 3 | 1525 | 1465 | 1300 | М36 | 14 | 140-193 | 2630 | |||
| 4 | 1725 | 1665 | 1500 | М36 | 14 | 194-230 | 2860 | |||
| 5 | 2225 | 2165 | 2000 | М36 | 14 | 231-320 | 3380 | |||
| 6 | 2725 | 2665 | 2500 | М36 | 14 | 321-411 | 3930 | |||
| 7 | 3225 | 3165 | 3000 | М36 | 14 | 412-502 | 4470 | |||
| 8 | 4225 | 4165 | 4000 | М36 | 14 | 503-684 | 5600 | |||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||
| НН№130 общепромышленное/ специальное исполнение | 1 | 835 | 775 | 600 | М36 | 14 | 11-64 | 2390 | ||
| 2 | 1235 | 1175 | 1000 | М36 | 14 | 65-131 | 2830 | |||
| 3 | 1535 | 1475 | 1300 | М36 | 14 | 132-184 | 3200 | |||
| 4 | 1735 | 1675 | 1500 | М36 | 14 | 185-220 | 3460 | |||
| 5 | 2235 | 2175 | 2000 | М36 | 14 | 221-309 | 4060 | |||
| 6 | 2735 | 2675 | 2500 | М36 | 14 | 310-398 | 4690 | |||
| 7 | 3235 | 3175 | 3000 | М36 | 14 | 399-488 | 5320 | |||
| 8 | 4235 | 4175 | 4000 | М36 | 14 | 489-667 | 6610 | |||
|
Размер H: рамы №1-№7 — 2597 мм, рама №8 — 2697 мм (для расчетного давления 1,0 и 1,6 МПа). Количество болтов у фланца: 1,0 МПа — 8 шт., 1,6 МПа — 12 шт. |
||||||||||
