Разборные пластинчатые теплообменники применяются для теплообмена между различными жидкими и газообразными средами. Компания «Ридан» является ведущим производителем разборных пластинчатых теплообменников в России. Специалисты «Ридан» осуществляют грамотный подбор оптимального теплообменного оборудования, производят расчет и оперативную поставку пластинчатых теплообменников Заказчикам во всех регионах страны.
Принцип работы разборного пластинчатого
теплообменника
Теплообменники предназначены для передачи тепла между двумя разделенными между собой средами.
Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.
Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.

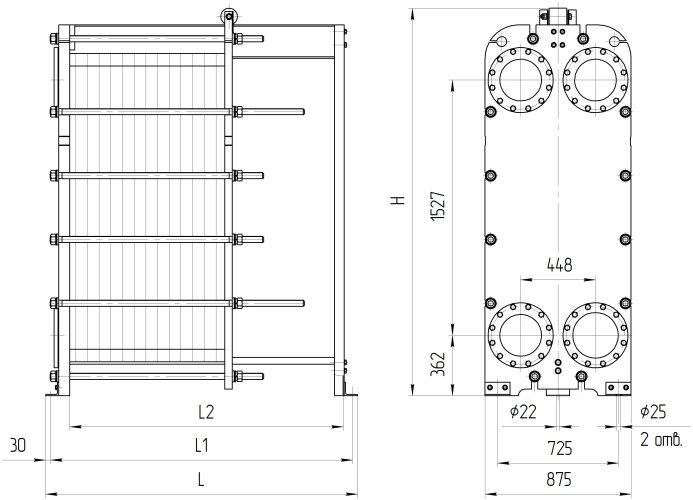

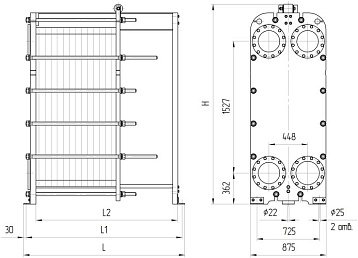

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||
| НН№113 общепромышленное/ специальное исполнение | 1 | 835 | 775 | 600 | М36 | 12 | 11-36 | 1950 |
| 2 | 1235 | 1175 | 1000 | М36 | 12 | 37-107 | 2370 | |
| 3 | 1535 | 1475 | 1300 | М36 | 12 | 108-163 | 2720 | |
| 4 | 1735 | 1675 | 1500 | М36 | 12 | 164-198 | 2950 | |
| 5 | 2235 | 2175 | 2000 | М36 | 12 | 199-289 | 3510 | |
| 6 | 2735 | 2675 | 2500 | М36 | 12 | 290-380 | 4090 | |
| 7 | 3235 | 3175 | 3000 | М36 | 12 | 381-470 | 4660 | |
| 8 | 4235 | 4175 | 4000 | М36 | 12 | 471-652 | 5860 | |
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||
| НН№113 общепромышленное/ специальное исполнение | 1 | 845 | 785 | 600 | М36 | 12 | 11-34 | 2270 |
| 2 | 1245 | 1185 | 1000 | М36 | 12 | 35-105 | 2780 | |
| 3 | 1545 | 1485 | 1300 | М36 | 12 | 106-161 | 3200 | |
| 4 | 1745 | 1685 | 1500 | М36 | 12 | 162-196 | 3470 | |
| 5 | 2245 | 2185 | 2000 | М36 | 12 | 197-287 | 4140 | |
| 6 | 2745 | 2685 | 2500 | М36 | 12 | 288-378 | 4830 | |
| 7 | 3245 | 3185 | 3000 | М36 | 12 | 379-469 | 5520 | |
| 8 | 4245 | 4185 | 4000 | М36 | 12 | 470-650 | 6920 | |
| Размер H: рамы №1-№7 — 2319 мм, рама №8 — 2416 мм (для расчетного давления 1,0 и 1,6 МПа). | ||||||||
