Разборные пластинчатые теплообменники применяются для теплообмена между различными жидкими и газообразными средами. Компания «Ридан» является ведущим производителем разборных пластинчатых теплообменников в России. Специалисты «Ридан» осуществляют грамотный подбор оптимального теплообменного оборудования, производят расчет и оперативную поставку пластинчатых теплообменников Заказчикам во всех регионах страны.
Принцип работы разборного пластинчатого
теплообменника
Теплообменники предназначены для передачи тепла между двумя разделенными между собой средами.
Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.
Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.

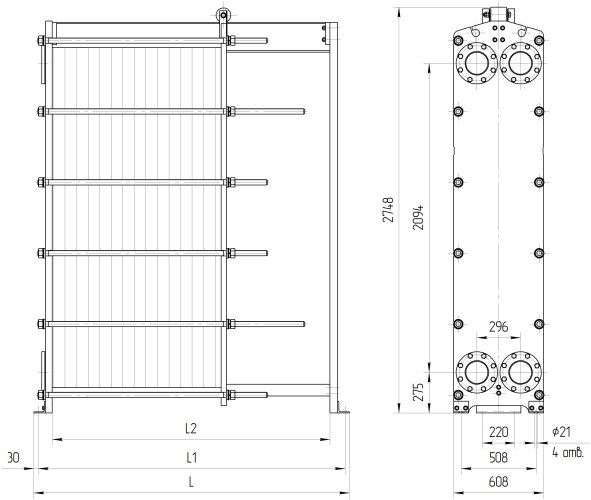

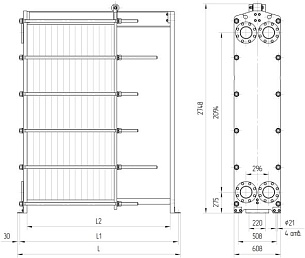

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН№110 общепромышленное/ специальное исполнение | 1 | 810 | 750 | 610 | М36 | 12 | 11-40 | 1250 | ||
| 2 | 1210 | 1150 | 1010 | М36 | 12 | 41-113 | 1540 | |||
| 3 | 1510 | 1450 | 1310 | М36 | 12 | 114-168 | 1780 | |||
| 4 | 1710 | 1650 | 1510 | М36 | 12 | 169-204 | 1940 | |||
| 5 | 2210 | 2150 | 2010 | М36 | 12 | 205-295 | 2320 | |||
| 6 | 2710 | 2650 | 2510 | М36 | 12 | 296-386 | 2720 | |||
| 7 | 3210 | 3150 | 3010 | М36 | 12 | 387-477 | 3120 | |||
| 8 | 4210 | 4150 | 4010 | М36 | 12 | 478-659 | 3880 | |||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||
| НН№110 общепромышленное/ специальное исполнение | 1 | 820 | 760 | 600 | М36 | 12 | 11-40 | 1410 | ||
| 2 | 1220 | 1160 | 1000 | М36 | 12 | 41-113 | 1750 | |||
| 3 | 1520 | 1460 | 1300 | М36 | 12 | 114-168 | 2030 | |||
| 4 | 1720 | 1660 | 1500 | М36 | 12 | 169-204 | 2220 | |||
| 5 | 2220 | 2160 | 2000 | М36 | 12 | 205-295 | 2670 | |||
| 6 | 2720 | 2660 | 2500 | М36 | 12 | 296-386 | 3140 | |||
| 7 | 3220 | 3160 | 3000 | М36 | 12 | 387-477 | 3610 | |||
| 8 | 4220 | 4160 | 4000 | М36 | 12 | 478-659 | 4520 | |||
