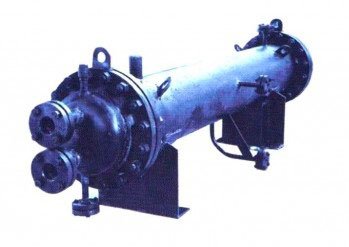

Подогреватель мазута ПМ 25-4 применяются для прогрева мазута до подачи его в горелки котлов, а также для разогрева мазута в котельных, работающих на мазуте. Подогреватель состоит из неразборного корпуса со встроенной в нем трубной системой, а так же передней и задней камерой. Теплообменные трубки подогревателя мазута ПМ 25-4 вальцуются и затем провариваются с трубными досками, которые в свою очередь привариваются к корпусу подогревателя.Для более ровного распределения пара в межтрубном пространстве в трубной системе установлены перегородки, расположенные поперечно трубкам, тем самым направляют поток пара, поступающий в межтрубное пространство.Передняя и задняя камеры подогревателя ПМ 25-4 представляют собой эллиптическое днище и фланец с внутренними перегородками, обеспечивающими необходимое количество ходов для мазута.
| Характеристики | |||
|---|---|---|---|
| Площадь поверхности теплообмена, м2 | 7,4 | Температура макс. в трубной системе, °С | 125 |
| Производительность по мазуту, т/ч | 4 | Температура макс. в корпусе, °С | 250 |
| Давление в трубной системе, кгс/см2 | 25 | Масса сухая, кг | 525 |
| Давление в корпусе, кгс/см2 | 13 | ||
