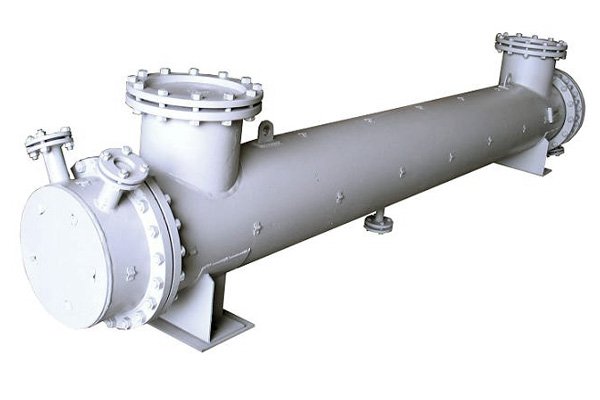

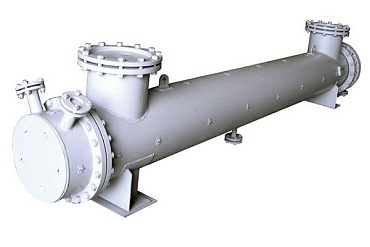

Охладители конденсата ОГ-6 применяются для охлаждения конденсата пара подогревателей ПН (низкого давления) и подогревателей ПСВ (сетевой воды) систем теплоснабжения, подключенных к ТЭЦ, ГРЭС и промышленным котельным. Тепло, которое выделяется при охлаждении конденсата пара, используется для подогрева более холодного основного конденсата в системе регенерации турбоустановки, обеспечивая экономию тепла в цикле.
Отметим, что ПК Бойлер имеет возможность изготовить модернизированные пароводяные подогреватели со встроенным охладителем конденсата!
Принцип работы и устройство охладителя конденсата ОГ-6
Охладитель конденсата типа ОГ представляет собой теплообменник «вода-вода» горизонтального типа, который состоит из 1-й секции, в которой применяется противоточное движение жидкостей. Секция охладителя конденсата состоит из корпуса, трубной системы и съемных передних и задних камер или крышек. Корпус охладителя конденсата ОГ-6 состоит из двух стальных трубных досок с завальцованными в них прямыми трубками 22х2. Передняя доска наглухо приварена к корпусу и является неподвижной, а задняя подвижной с уплотнением паронитовыми прокладками и гибким латунным кольцом. Передняя и задняя водяные камеры охладителя ОГ-6 выполнены сварными стальными в виде конусного переходника с фланцевыми соединениями Ду100/Ду200.
ГАБАРИТНЫЕ РАЗМЕРЫ ОХЛАДИТЕЛЯ ДРЕНАЖА ОГ-6
- Диаметр, мм.: 273
- Длина, мм.: 2328
- Кол-во трубок, шт.: 56
- Размер трубок, мм: 22х2х1586 ст20
