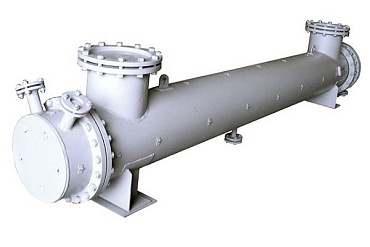

Охладитель конденсата ОГ-24 (охладитель дренажа)

Цена:  от 814 800 руб. руб. Оставить заявку

Охладители конденсата ОГ-24 применяются для охлаждения конденсата пара подогревателей ПН (низкого давления) и подогревателей ПСВ (сетевой воды) систем теплоснабжения, подключенных к ТЭЦ, ГРЭС и промышленным котельным. Тепло, которое выделяется при охлаждении конденсата пара, используется для подогрева более холодного основного конденсата в системе регенерации турбоустановки, обеспечивая экономию тепла в цикле.

Отметим, что наша компания имеет возможность изготовить модернизированные пароводяные подогреватели со встроенным охладителем конденсата!

Принцип работы и устройство охладителя конденсата ОГ-24

Охладитель конденсата типа ОГ-24 представляет собой теплообменник «вода-вода» горизонтального типа, который состоит из 4-х секций, в которых применяется противоточное движение жидкостей. Секция охладителя конденсата состоит из корпуса, трубной системы и съемных передних и задних камер или крышек. Корпус охладителя конденсата ОГ-24 состоит из стальных труб, которые соединяются между собой перепускными патрубками, через которые конденсат перетекает из одного корпуса в другой. Эти патрубки одновременно служат опорами для верхнего ряда корпусов. Продольные перегородки в каждом корпусе обеспечивают два хода конденсата по межтрубному пространству. Трубные системы охладителей конденсата ОГ-24 состоят из двух стальных трубных досок с завальцованными в них прямыми трубками 22х2. Передняя доска наглухо приварена к корпусу и является неподвижной, а задняя подвижной с сальниковым уплотнением. Передняя водяная камера выполняется охладителя дренажа ОГ-24 выполняется из труб, фланцев и плоских днищ. При разборке аппарата все камеры снимаются одновременно. Внутри камеры разделены перегородкой, обеспечивающей два зода конденсата по межтрубному пространству. Крышки корпусов охладителя конденсата изготавливают из эллиптических штампованных днищ и фланцев.

ГАБАРИТНЫЕ РАЗМЕРЫ ОХЛАДИТЕЛЯ ДРЕНАЖА ОГ-24

  • Диаметр, мм.: 273
  • Длина, мм.: 2100
  • Кол-во трубок, шт.: 248
  • Размер трубок, мм: 22х2х1576 ст20

Характеристики
Площадь поверхности теплообмена, м2 24 Номинальный расход воды в корпусе, т/ч 30
Давление в корпуса, МПа 0,59 Номинальный расход воды в трубной системе, т/ч 60
Давление в трубной системе, МПа 1,47 Количество ходов воды в корпусе, шт 8
Температура на входе в корпусе, С 165 Количество ходов воды в трубной системе, шт 8
Температура на входе в трубной системе, С 145 Масса, кг 1358
