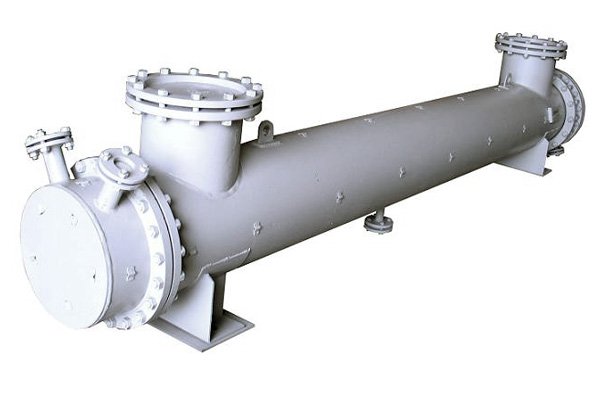

Охладители конденсата ОГ-12 применяются для охлаждения конденсата пара подогревателей ПН (низкого давления) и подогревателей ПСВ (сетевой воды) систем теплоснабжения, подключенных к ТЭЦ, ГРЭС и промышленным котельным. Тепло, которое выделяется при охлаждении конденсата пара, используется для подогрева более холодного основного конденсата в системе регенерации турбоустановки, обеспечивая экономию тепла в цикле.
Отметим, что ПК Бойлер имеет возможность изготовить модернизированные пароводяные подогреватели со встроенным охладителем конденсата!

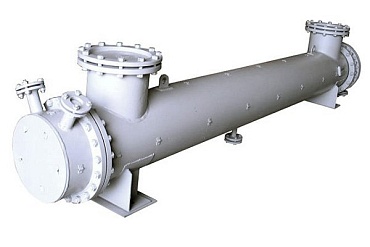

Принцип работы и устройство охладителя конденсата ОГ-12
Охладитель конденсата типа ОГ представляет собой теплообменник «вода-вода» горизонтального типа, который состоит из 2-х секций, в которых применяется противоточное движение жидкостей. Секция охладителя конденсата состоит из корпуса, трубной системы и съемных передних и задних камер или крышек. Корпус охладителя конденсата ОГ-12 состоит из стальных труб, которые соединяются между собой перепускными патрубками, через которые конденсат перетекает из одного корпуса в другой. Эти патрубки одновременно служат опорами для верхнего ряда корпусов. Продольные перегородки в каждом корпусе обеспечивают два хода конденсата по межтрубному пространству. Трубные системы охладителей конденсата ОГ-12 состоят из двух стальных трубных досок с завальцованными в них прямыми трубками 22х2. Передняя доска наглухо приварена к корпусу и является неподвижной, а задняя подвижной с сальниковым уплотнением. Передняя водяная камера выполняется охладителя дренажа ОГ-12 выполняется из труб, фланцев и плоских днищ. При разборке аппарата все камеры снимаются одновременно. Внутри камеры разделены перегородкой, обеспечивающей два зода конденсата по межтрубному пространству. Крышки корпусов охладителя конденсата изготавливают из эллиптических штампованных днищ и фланцев.
ГАБАРИТНЫЕ РАЗМЕРЫ ОХЛАДИТЕЛЯ ДРЕНАЖА ОГ-12
- Диаметр, мм.: 273
- Длина, мм.: 2100
- Кол-во трубок, шт.: 124
- Размер трубок, мм: 22х2х1576 ст20
