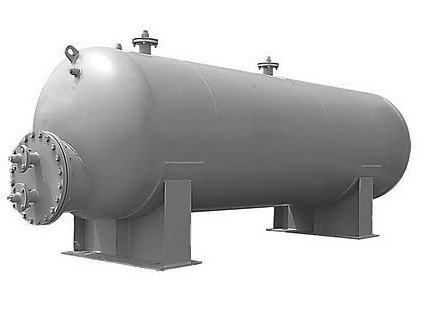

Подогреватель СТД-3071 – кожухотрубчатый теплообменник горизонтального типа, включающий в себя сварной цилиндрический корпус, изготавливаемый из листовой стали, эллиптическое переднее и заднее днища, а также змеевик. Водоподогреватель СТД 3071 также может быть дополнительно снабжен на входе термометром и манометром, предохранительным клапаном, спускным патрубком с запорным вентилем, предназначенным для спуска воды.
Водоподогреватели паровые емкостные горизонтальные типа СТД (ВПЕГ) служат для нагрева воды (насыщенным паром либо горячей водой) от +5С° до +75С° в системах ГВС, с цикличным разбором воды для хозяйственных и технологических целей.
Принцип работы водоподогревателя СТД-3071 заключается в нагреве воды теплоносителем – насыщенным паром (или горячей водой с начальной t = 95°C) который поступает в змеевик, до температуры +75 С. Поверхность труб змеевика, нагревается за счёт проходящего насыщенного пара и передает тепло окружающей его среде.
Холодная вода подаётся в нижнюю часть корпуса водоподогревателя через нижний патрубок, нагревается до нужной температуры +75С°с последующим отбором её через верхний патрубок. При этом давление воды в подогревателе СТД-3071 достигает 0,5 МПа ( 5 кгс/см2). Важно рассчитать нагрузку предохранительного клапана так, чтобы давление в подогревателе не могло повышаться более, чем на 0,02 МПа (0,2 кгс/см2) . При несоблюдении данных норм, скапливается излишний пар, вследствие чего срабатывает предохранительный клапан и избыточный пар выбрасывается в предусмотренную ёмкость.
Каждый подогреватель СТД-3071 перед его установкой подвергается гидравлическому испытанию. Испытание проходит отдельно как для корпуса так и для змеевика. Перед запуском водоподогревателя СТД кожух предохранительного клапана должен быть опломбирован.
