Разборные пластинчатые теплообменники применяются для теплообмена между различными жидкими и газообразными средами. Компания «Ридан» является ведущим производителем разборных пластинчатых теплообменников в России. Специалисты «Ридан» осуществляют грамотный подбор оптимального теплообменного оборудования, производят расчет и оперативную поставку пластинчатых теплообменников Заказчикам во всех регионах страны.
Принцип работы разборного пластинчатого
теплообменника
Теплообменники предназначены для передачи тепла между двумя разделенными между собой средами.
Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.
Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.

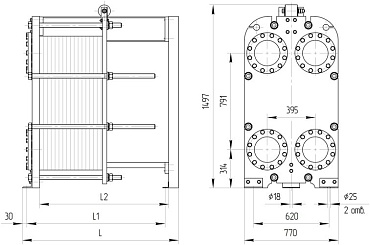

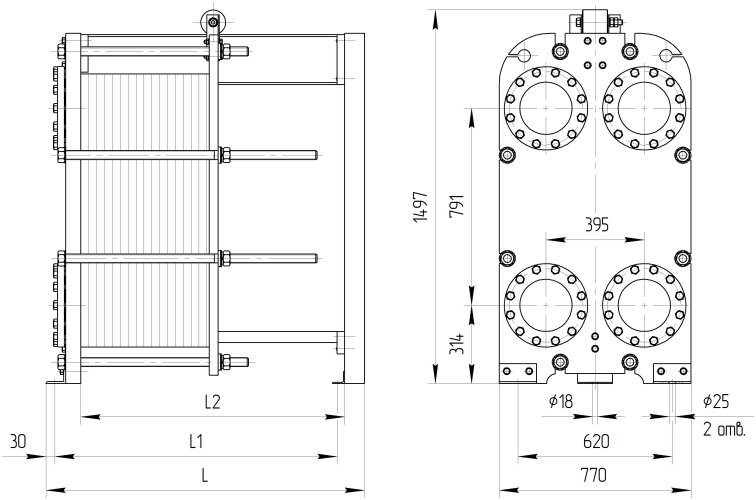

Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||
---|---|---|---|---|---|---|---|---|
L | L1 | L2 | размер | кол-во, шт. | ||||
Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||
НН№43 общепромышленное исполнение | 1 | 810 | 750 | 600 | М36 | 8 | 11-68 | 870 |
2 | 1210 | 1150 | 1000 | М36 | 8 | 69-140 | 1070 | |
3 | 1710 | 1650 | 1500 | М36 | 8 | 141-231 | 1320 | |
4 | 2210 | 2150 | 2000 | М36 | 8 | 232-322 | 1580 | |
5 | 2710 | 2650 | 2500 | М36 | 8 | 323-413 | 1840 | |
6 | 3210 | 3150 | 3000 | М36 | 8 | 414-504 | 2090 | |
7 | 4210 | 4150 | 4000 | М36 | 8 | 505-686 | 2590 | |
НН№43 специальное исполнение | 1 | 815 | 755 | 600 | М36 | 8 | 11-68 | 905 |
2 | 1215 | 1155 | 1000 | М36 | 8 | 69-140 | 1100 | |
3 | 1715 | 1655 | 1500 | М36 | 8 | 141-231 | 1360 | |
4 | 2215 | 2155 | 2000 | М36 | 8 | 232-322 | 1610 | |
5 | 2715 | 2655 | 2500 | М36 | 8 | 323-413 | 1870 | |
6 | 3215 | 3155 | 3000 | М36 | 8 | 414-504 | 2130 | |
7 | 4215 | 4155 | 4000 | М36 | 8 | 505-686 | 2630 | |
Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||
НН№43 общепромышленное исполнение | 1 | 820 | 760 | 600 | М36 | 8 | 11-65 | 1010 |
2 | 1220 | 1160 | 1000 | М36 | 8 | 66-137 | 1240 | |
3 | 1720 | 1660 | 1500 | М36 | 8 | 138-226 | 1530 | |
4 | 2220 | 2160 | 2000 | М36 | 8 | 227-316 | 1820 | |
5 | 2720 | 2660 | 2500 | М36 | 8 | 317-405 | 2120 | |
6 | 3220 | 3160 | 3000 | М36 | 8 | 406-494 | 2410 | |
7 | 4220 | 4160 | 4000 | М36 | 8 | 495-673 | 2990 | |
НН№43 специальное исполнение | 1 | 835 | 775 | 600 | М36 | 8 | 11-64 | 1150 |
2 | 1235 | 1175 | 1000 | М36 | 8 | 65-136 | 1380 | |
3 | 1735 | 1675 | 1500 | М36 | 8 | 137-225 | 1670 | |
4 | 2235 | 2175 | 2000 | М36 | 8 | 226-315 | 1960 | |
5 | 2735 | 2675 | 2500 | М36 | 8 | 316-404 | 2250 | |
6 | 3235 | 3175 | 3000 | М36 | 8 | 405-493 | 2550 | |
7 | 4235 | 4175 | 4000 | М36 | 8 | 494-672 | 3120 | |
Количество болтов у фланца: 1,0 МПа — 8 шт., 1,6 МПа — 12 шт. |
