Разборные пластинчатые теплообменники применяются для теплообмена между различными жидкими и газообразными средами. Компания «Ридан» является ведущим производителем разборных пластинчатых теплообменников в России. Специалисты «Ридан» осуществляют грамотный подбор оптимального теплообменного оборудования, производят расчет и оперативную поставку пластинчатых теплообменников Заказчикам во всех регионах страны.
Принцип работы разборного пластинчатого
теплообменника
Теплообменники предназначены для передачи тепла между двумя разделенными между собой средами.
Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.
Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.

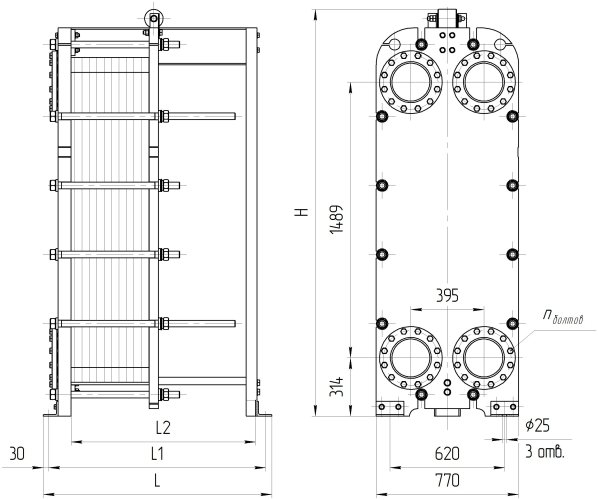

Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||
---|---|---|---|---|---|---|---|---|
L | L1 | L2 | размер | кол-во, шт. | ||||
Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||
НН№100 общепромышленное/ специальное исполнение | 1 | 825 | 765 | 600 | М36 | 12 | 11-66 | 1590 |
2 | 1225 | 1165 | 1000 | М36 | 12 | 67-132 | 1920 | |
3 | 1525 | 1465 | 1300 | М36 | 12 | 133-185 | 2200 | |
4 | 1725 | 1665 | 1500 | М36 | 12 | 186-221 | 2390 | |
5 | 2225 | 2165 | 2000 | М36 | 12 | 222-310 | 2820 | |
6 | 2725 | 2665 | 2500 | М36 | 12 | 311-400 | 3270 | |
7 | 3225 | 3165 | 3000 | М36 | 12 | 401-490 | 3730 | |
8 | 4225 | 4165 | 4000 | М36 | 12 | 491-668 | 4680 | |
Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||
НН№100 общепромышленное/ специальное исполнение | 1 | 835 | 775 | 600 | М36 | 12 | 11-66 | 1870 |
2 | 1235 | 1175 | 1000 | М36 | 12 | 67-132 | 2230 | |
3 | 1535 | 1475 | 1300 | М36 | 12 | 133-185 | 2540 | |
4 | 1735 | 1675 | 1500 | М36 | 12 | 186-221 | 2760 | |
5 | 2235 | 2175 | 2000 | М36 | 12 | 222-310 | 3260 | |
6 | 2735 | 2675 | 2500 | М36 | 12 | 311-400 | 3780 | |
7 | 3235 | 3175 | 3000 | М36 | 12 | 401-490 | 4310 | |
8 | 4235 | 4175 | 4000 | М36 | 12 | 491-668 | 5380 | |
Размер H: рамы №1-№7 — 2198 мм, рама №8 — 2297 мм (для расчетного давления 1,0 и 1,6 МПа). Количество болтов у фланца: 1,0 МПа — 8 шт., 1,6 МПа — 12 шт. |
