Водоподогреватель емкостной СТД-3070 (2,5 м3)

Цена:  от 119 900 руб. руб. Оставить заявку

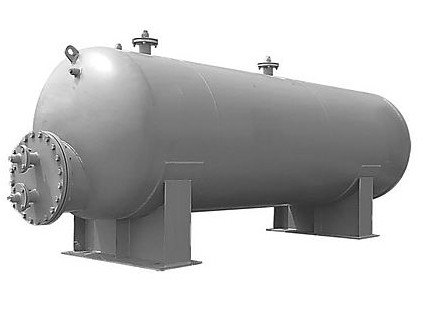

Подогреватель СТД-3070 – кожухотрубчатый теплообменник горизонтального типа, включающий в себя сварной цилиндрический корпус, изготавливаемый из листовой стали, эллиптическое переднее и заднее днища, а также змеевик. Водоподогреватель СТД 3070 также может быть дополнительно снабжен на входе термометром и манометром, предохранительным клапаном, спускным патрубком с запорным вентилем, предназначенным для спуска воды.

Водоподогреватели паровые емкостные горизонтальные типа СТД (ВПЕГ) служат для нагрева воды (насыщенным паром либо горячей водой) от +5С° до +75С° в системах ГВС, с цикличным разбором воды для хозяйственных и технологических целей.

Принцип работы водоподогревателя СТД-3070 заключается в нагреве воды теплоносителем – насыщенным паром (или горячей водой с начальной t = 95°C) который поступает в змеевик, до температуры +75 С. Поверхность труб змеевика, нагревается за счёт проходящего насыщенного пара и передает тепло окружающей его среде.
Холодная вода подаётся в нижнюю часть корпуса водоподогревателя через нижний патрубок, нагревается до нужной температуры  +75С°с последующим отбором её через верхний патрубок. При этом давление воды в подогревателе СТД-3070 достигает 0,5 МПа ( 5 кгс/см2). Важно рассчитать нагрузку предохранительного клапана так, чтобы давление в подогревателе не могло повышаться более, чем на 0,02 МПа (0,2 кгс/см2) . При несоблюдении данных норм, скапливается излишний пар, вследствие чего срабатывает предохранительный клапан и избыточный пар выбрасывается в предусмотренную ёмкость.

Каждый подогреватель СТД-3070 перед его установкой подвергается гидравлическому испытанию. Испытание проходит отдельно как для корпуса так и для змеевика. Перед запуском водоподогревателя СТД кожух предохранительного клапана должен быть опломбирован.

Характеристики
Объём водоподогревателя общий, л 2890 Время нагрева воды от +5С° до +75С° при давлении пара Р = 0,2 МПа 1 час 16 мин
Объём водоподогревателя рабочий, л 2500 Время нагрева воды от +5С° до +75С° при давлении пара Р = 0,07 МПа 1 час 35 мин
Рабочая ёмкость подогревателя, объём воды, находящийся выше змеевика, м3 2,5 Время нагрева воды от +5С° до +75С° при давлении пара Р = 0,02 МПа 1 час 50 мин
Площадь поверхности нагрева змеевика, м2 3,16 Рабочая среда корпуса подогревателя вода
Давление насыщенного пара, МПа, до 0,5 Рабочая среда в трубной части подогревателя насыщенный пар / горячая вода
Рабочее давление нагреваемой воды, МПа, до 0,5 Длина, мм 3017
Температура воды на входе, С° 5 Ширина, мм 1212
Температура воды на выходе, С° 75 Высота, мм 1300
Температура среды в трубной части (змеевике), С° 159 Масса, кг 670
Время нагрева воды от +5С° до +75С° при давлении пара Р = 0,5 МПа 1 час Число труб в змеевике, шт 4
